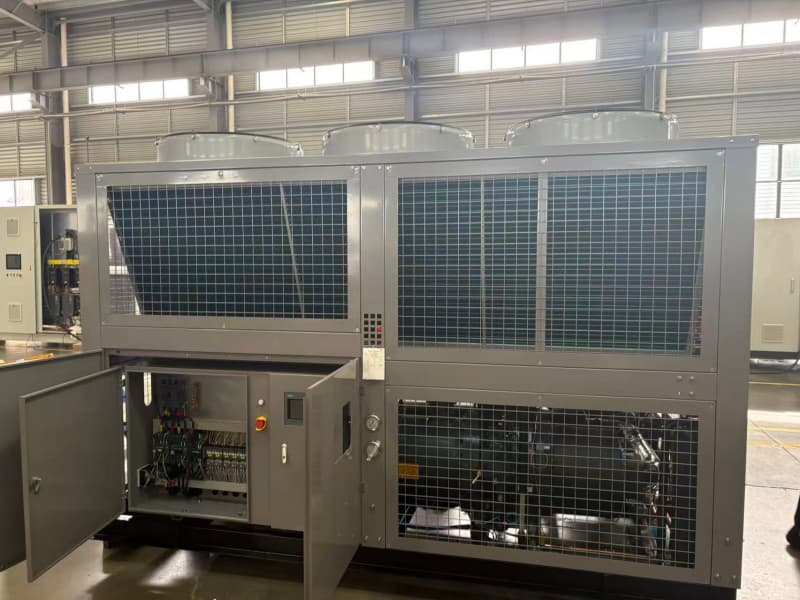

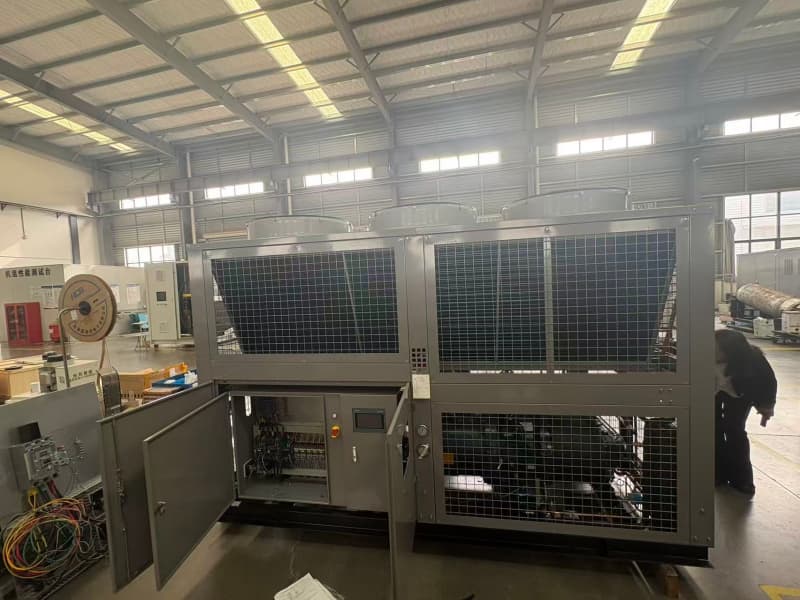

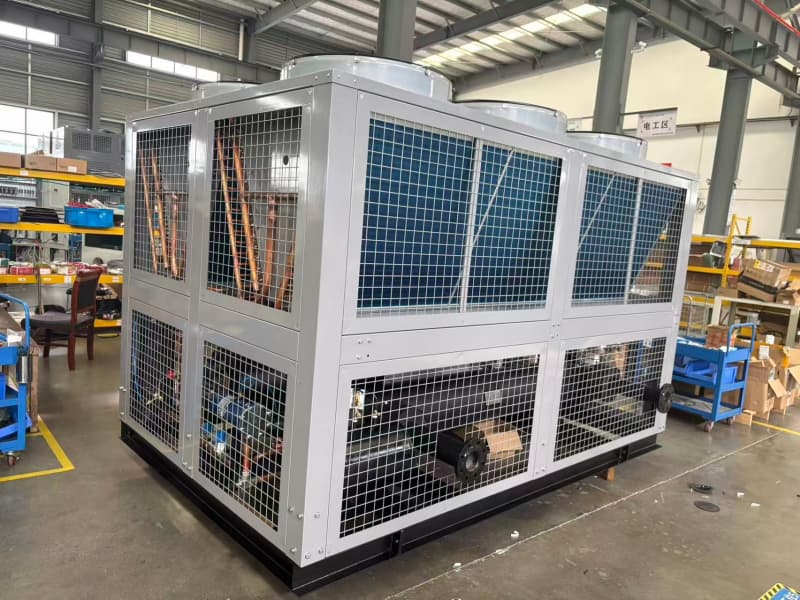

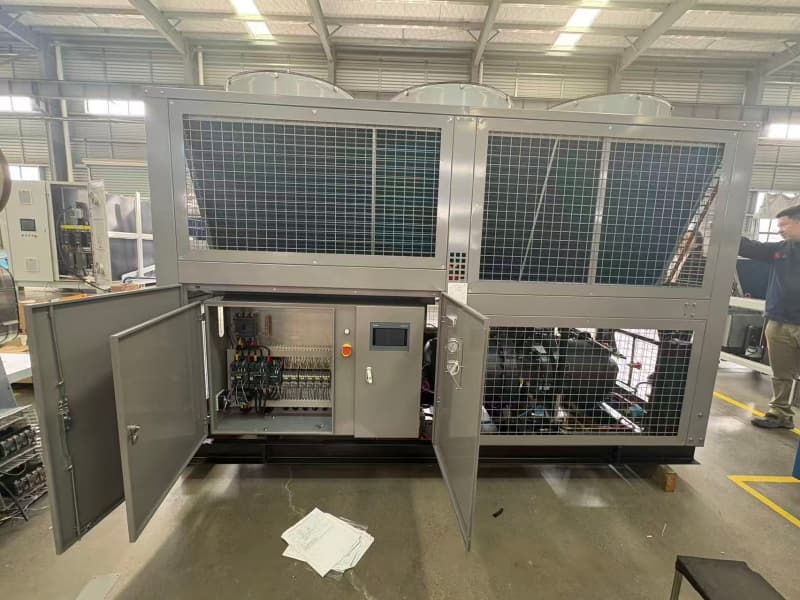

مبرد مياه لولبي مبرد بالهواء، معدات تبريد صناعية للآلات - سلسلة BSL -230ASEM

سلسلة BSL مبرد لولبي مبرد بالهواء



تتكون وحدة التشغيل الأساسية من أربعة أجزاء، تعمل معًا لتحقيق دورة التبريد.

الضاغط اللولبي: يُعرف بأنه "قلب" الجهاز، حيث يقوم بضغط غاز التبريد من خلال تعشيق لولبي مزدوج لتوفير طاقة تبريد مستمرة ومستقرة. يتميز بكفاءة عالية، وضوضاء منخفضة، وعمر خدمة طويل.

المكثف المبرد بالهواء: يقوم بتبديد الحرارة التي يحملها غاز التبريد إلى الهواء من خلال التهوية القسرية بواسطة المراوح. ولا يتطلب برج تبريد، مما يبسط عملية التركيب.

المبخر: يقوم بتبادل الحرارة مع الماء المراد تبريده (ناقل المبرد)، ويخفض درجة حرارة الماء إلى -5 درجة مئوية، ثم يقوم بتوصيل الماء المبرد إلى المعدات التي تحتاج إلى التبريد.

نظام التحكم: يعتمد على وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو التحكم بواسطة الكمبيوتر الصغير، ويمكنه ضبط درجة حرارة الماء الخارج بدقة، ومراقبة حالة تشغيل المعدات، وتحقيق وظائف التشغيل والإيقاف التلقائي ووظائف إنذار الأعطال.

مبدأ عمل مبرد لولبي مبرد بالهواء

1. المكونات الرئيسية



ضاغط لولبي مزدوج شبه محكم الإغلاق، مكثف عالي الكفاءة من النوع V ذو زعانف مبردة بالهواء، مبخر أنبوبي، صمام تمدد إلكتروني، فاصل زيت عن غاز، نظام تحكم ذكي PLC، مراوح تبريد متغيرة التردد وأجهزة أمان متعددة الحماية.



2. مبدأ العمل



1. يمتص المبرد ذو درجة الحرارة المنخفضة الحرارة من الماء المتداول في المبخر، مما يؤدي إلى إخراج الماء المبرد بشكل مستقر عند درجة حرارة 5 إلى 12 درجة مئوية.
2. يتم ضغط غاز التبريد إلى غاز ذي درجة حرارة عالية وضغط عالٍ بواسطة ضاغط لولبي.
3. تقوم المراوح المحورية بإجبار تيارات الحمل الحراري في المكثف المبرد بالهواء على إطلاق الحرارة، مما يؤدي إلى تسييل مادة التبريد.
4. يتم تخفيف ضغط غاز التبريد وتبريده عبر صمام التمدد، ثم يعود إلى المبخر لدورة تبريد مستمرة.



3. المزايا الرئيسية



• لا حاجة لبرج تبريد أو نظام مياه تبريد، استثمار أولي منخفض، مناسب للمناطق التي تعاني من نقص المياه.
• ضغط لولبي مستمر، اهتزاز منخفض، ضوضاء منخفضة، تآكل أقل وعمر خدمة طويل.
• تعديل السعة بدون خطوات (10%~100%)، وكفاءة ممتازة في استهلاك الطاقة عند الأحمال الجزئية وتوفير الطاقة.
• دقة عالية في التحكم في درجة الحرارة: ±0.5~±1 درجة مئوية، متوافقة مع التشغيل بدرجة حرارة منخفضة باستخدام الجليكول (-25 درجة مئوية ~ 35 درجة مئوية).
• مكثف ذو زعانف مقاومة للتآكل، وظائف حماية متعددة، تشغيل مستمر مستقر لمدة 24 ساعة.
• لا حاجة لغرفة آلات خاصة، تصميم مضغوط، سهولة التركيب والصيانة في الهواء الطلق.



4. المعايير القياسية



• قدرة التبريد: 105~2000 كيلوواط (30~600 طن تبريد)
• درجة حرارة الماء المبرد: 5~35 درجة مئوية، درجة الحرارة المنخفضة: -8~-25 درجة مئوية
• مواد تبريد صديقة للبيئة: R134a، R407C
• درجة حرارة التشغيل المحيطة: من -35 درجة مئوية إلى +40 درجة مئوية



5. مجالات التطبيق



حقن البلاستيك، والطلاء الكهربائي، والهندسة الكيميائية، وصناعة الأدوية، وتبريد القوالب، وتصنيع الأغذية، والحفاظ على درجة حرارة ثابتة في مراكز البيانات، وتكييف الهواء المركزي التجاري، وتبريد عمليات بطاريات الليثيوم للطاقة الجديدة.



وظيفة الحماية الأمنية

المكونات الرئيسية

ضاغط لولبي مزدوج، مزود بمبادلات حرارية عالية الكفاءة (مبخر، مكثف).

نظام التحكم

نظام تحكم ذكي PLC، يدعم ضبط درجة الحرارة، ومراقبة التشغيل، ووظائف إنذار الأعطال.

المكونات المساعدة

مرشح جاف، وصمام تمدد، وفاصل زيت، وما إلى ذلك، مما يضمن التشغيل المستقر للنظام.



س1: ما هو مبدأ عمل مبرد الهواء اللولبي عند درجة حرارة -5 درجة مئوية؟

أ1: مبدأ عمل المبرد اللولبي المبرد بالهواء هو كالتالي: يُضغط غاز التبريد الخارج من المبخر ضغطًا أديباتيًا بواسطة الضاغط إلى حالة ذات درجة حرارة وضغط مرتفعين. ثم يدخل المكثف، حيث يُبرد ويتكثف إلى سائل تبريد عند ضغط ثابت. بعد ذلك، يمر سائل التبريد عبر صمام الخنق، ويتمدد إلى حالة ذات ضغط منخفض، ليصبح خليطًا من الغاز والسائل. يمتص سائل التبريد ذو درجة الحرارة والضغط المنخفضين الحرارة من المادة المراد تبريدها في المبخر، ويتحول مرة أخرى إلى غاز تبريد، ثم يعود إلى الضاغط عبر الأنابيب لبدء دورة جديدة.

س2: ما هي التطبيقات التي يناسبها هذا المبرد؟

A2:A: يتم استخدامه على نطاق واسع في السيناريوهات التي تتطلب تبريدًا واسع النطاق، ويغطي المجالات المدنية والصناعية على حد سواء.

• التطبيقات المدنية: المباني التجارية، ومراكز الترفيه، والفنادق، والمستشفيات، ودور السينما/المسارح، والملاعب، ومراكز التسوق الكبيرة، إلخ.
• التطبيقات الصناعية: صناعة البلاستيك والمطاط، صناعة الأدوية، صناعة النسيج، الصناعة الكيميائية، صناعة الأغذية، صناعة الإلكترونيات، إلخ.

س3: هل يمكن للجهاز أن يعمل بثبات في ظل درجات حرارة محيطة عالية؟

ج٣: بفضل هيكل تبديد الحرارة المكثف المُحسّن والمُبرّد بالهواء، يمكنه العمل بثبات في درجات حرارة محيطة تتراوح من -١٠ درجة مئوية إلى ٣٥ درجة مئوية. لا يوجد أي انخفاض في تبديد الحرارة في المصانع ذات درجات الحرارة العالية، مما يضمن إنتاجًا مستمرًا بدرجة حرارة ثابتة تبلغ ٧ درجات مئوية.

س4: ما هي خصائص مبرد الهواء اللولبي عند درجة حرارة -5 درجة مئوية؟

ج4: عادةً ما يكون لها الخصائص التالية:

• كفاءة الطاقة وحماية البيئة: يمكن لبعض الوحدات إنتاج الماء الساخن باستخدام الحرارة المهدرة المتولدة أثناء التبريد، مما لا يتطلب استهلاكًا إضافيًا للطاقة ولا ينتج عنه أي انبعاثات.
• السلامة والموثوقية: يمكنها أن تحل محل أجهزة التدفئة التي تنطوي على مخاطر محتملة على السلامة، مثل الغلايات والسخانات الكهربائية.
• توفير التكاليف: استعادة الحرارة المهدرة تقلل من تكلفة إنتاج الماء الساخن.
• انخفاض تكاليف التشغيل: فهو يحسن كفاءة الوحدة ويحسن ظروف العمل.
• التحكم الآلي الكامل بواسطة الحاسوب الصغير: لا حاجة للمراقبة اليدوية؛ يمكن تحقيق الإدارة عن بعد أو مركزياً، مما يوفر تكاليف الإدارة.

النموذج والمعايير الفنية

ملاحظات:

1. شروط تبريد الطاولة: درجة حرارة الماء المبرد الداخل 12 درجة مئوية، ودرجة حرارة الماء الخارج 7 درجات مئوية، ودرجة حرارة الهواء 35 درجة مئوية؛

2. مزود الطاقة: 3 أقطاب - 380 فولت - 50 هرتز، يسمح بتقلب الجهد بنسبة ±10%، ويسمح بفرق الجهد بنسبة ±2%؛

3. تشير البيانات المذكورة أعلاه إلى مادة التبريد R22، إذا كنت بحاجة إلى مادة التبريد R407 أو مواد تبريد أخرى، فيرجى التعاقد؛

4. تخضع معايير المواصفات والأبعاد للتغيير نتيجة لتحسين المنتج دون إشعار مسبق.

٠٠٠

مخطط تدفق العمليات

حالة تطبيقية

يُستخدم برغينا المبرد بالهواء على نطاق واسع في مختلف التطبيقات الصناعية، بما في ذلك قوالب الصب، وتصنيع المطاط بالحرارة، والتحكم في درجة حرارة العجلات، وتقنية الضغط الساخن، وإنتاج ألياف الكربون، والتفاعلات الكيميائية. فهو يضمن إدارة دقيقة لدرجة الحرارة، مما يُحسّن كفاءة الإنتاج وجودة المنتج في هذه العمليات.
