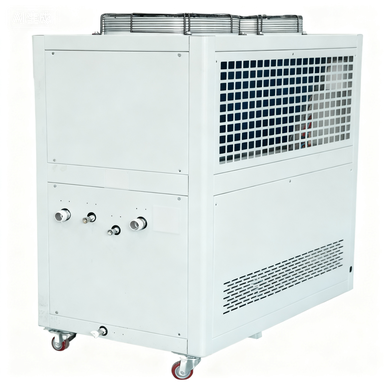

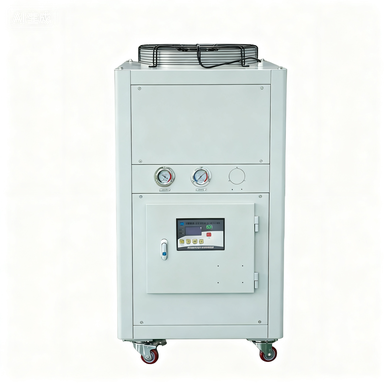

مبرد هواء مضغوط مزدوج الضاغط - سلسلة BS (-5 درجة مئوية) - 10AD

سلسلة BS مبرد هواء معبأ

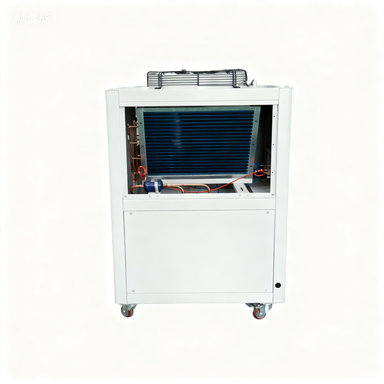

مبرد هواء مُجمّع مُبرّد. يُدمج مكونات أساسية مثل الضواغط والمبخّرات والمكثفات والمراوح في خزانة واحدة. يتميز بحجمه الصغير وتوفيره لمساحة التركيب.

يعتمد على مراوح مدمجة لتبديد الحرارة قسرًا، مما يُغني عن نظام إضافي لتوزيع مياه التبريد. وهو مناسب لحالات ندرة المياه أو ضيق المساحة.

بفضل الدرجة العالية من التكامل الهيكلي وتخطيط المكونات الأنيق، أصبحت مهام الصيانة مثل التنظيف اليومي وفحص المكونات أكثر ملاءمة، ولا حاجة إلى العمليات المتكررة من قبل فرق محترفة.

مبدأ عمل المبردات المعبأة المبردة بالهواء

تحقق مبردات الهواء المبردة على شكل صندوق التبريد عملية التبريد من خلال تداول المبردات، مع الخطوات الأساسية على النحو التالي:

يقوم الضاغط بضغط غاز التبريد منخفض الحرارة والضغط إلى غاز عالي الحرارة والضغط.

يدخل الغاز عالي الحرارة وعالي الضغط إلى المكثف، حيث تقوم المروحة بنفخ الهواء لإزالة الحرارة، ويتكثف الغاز إلى سائل متوسط ​​الحرارة وعالي الضغط.

يتم خنق السائل متوسط ​​الحرارة والضغط العالي بواسطة صمام التمدد وتحويله إلى خليط من الغاز السائل منخفض الحرارة والضغط.

يدخل خليط الغاز والسائل إلى المبخر، ويجري تبادلًا حراريًا مع الماء (أو سوائل التبريد الأخرى) المطلوب تبريده. بعد امتصاص الحرارة، يتبخر الخليط إلى غاز؛ وفي الوقت نفسه، تنخفض درجة حرارة الماء المبرد، ويُنقل الماء إلى جانب الطلب.

يعود غاز التبريد المتبخر إلى الضاغط مرة أخرى، وتتكرر الدورة.



وظيفة حماية السلامة

المزايا الأساسية (مقارنةً بالنوع المبرد بالماء)

بالمقارنة مع المبردات المبردة بالماء والتي تتطلب أبراج تبريد، فإن المبردات الصندوقية المبردة بالهواء لها مزايا واضحة:

• لا حاجة لأبراج التبريد الداعمة: فهي تعتمد على الهواء لتبديد الحرارة، مما يلغي تكاليف التركيب وشغل المساحة وصيانة أبراج التبريد.
• تركيب مرن: مع تصميم متكامل وحجم صغير، يمكن استخدامه فقط عن طريق توصيل مصدر الطاقة وأنابيب مدخل/مخرج المياه، مما يجعله مناسبًا للسيناريوهات ذات المساحة المحدودة.
• حركة مريحة: بعض المعدات ذات الحجم الصغير مجهزة ببكرات، مما يسمح بالحركة المرنة إلى محطات العمل المختلفة وفقًا للاحتياجات.
• صيانة بسيطة: فهي تتجنب المشاكل مثل الترسبات وانسداد الأنابيب في نظام مياه التبريد، ولا تتطلب سوى التنظيف المنتظم للغبار على المكثف.



س1: ما هي أنواع المبردات التي يمكن استخدامها في مبرد صندوقي مبرد بالهواء عند درجة حرارة -5 درجة مئوية؟

ج1: عادةً، يمكن استخدام مبرد R22، ويمكن أيضًا اختيار مبردات صديقة للبيئة مثل R407C وR134A.

س2: كيفية حساب واختيار سعة التبريد لمبرد صندوقي مبرد بالهواء عند درجة حرارة -5 درجة مئوية؟

ج2: عند حساب سعة التبريد، يجب مراعاة عدة عوامل، مثل توليد الحرارة من المعدات أو المساحة التي تحتاج إلى تبريد، ودرجة الحرارة المحيطة، ومعدل التبريد المطلوب، وغيرها. بشكل عام، يمكن تقدير سعة التبريد المطلوبة مبدئيًا بناءً على طاقة المعدات، والحمل الحراري للعملية، وعوامل أخرى. عند اختيار جهاز تبريد، من الضروري التأكد من أن سعة التبريد الخاصة به أكبر بقليل من حمل التبريد المطلوب الفعلي لضمان تشغيل الجهاز بثبات وكفاءة.

س3: ما هي متطلبات بيئة التشغيل لمبرد صندوقي مبرد بالهواء عند درجة حرارة -5 درجة مئوية؟

ج3: عادةً، يجب أن تتراوح درجة حرارة التشغيل المحيطة بين -7 و43 درجة مئوية، ويجب الحفاظ على تهوية جيدة حول المبرد لضمان تبديد الحرارة بكفاءة. في الوقت نفسه، يجب تجنب تركيب المبرد في بيئة مليئة بالغبار أو الرطوبة أو الغازات المسببة للتآكل.

النموذج والمعايير الفنية

ملاحظات:

1. ظروف تبريد الجدول: درجة حرارة مدخل الماء المبرد 12 درجة مئوية، درجة حرارة المخرج 7 درجة مئوية، درجة حرارة الهواء 35 درجة مئوية؛

2. مصدر الطاقة: 3P-380V-50Hz، مما يسمح بتقلب الجهد ±10%، ويسمح باختلاف الجهد ±2%؛

3. تشير البيانات أعلاه إلى مادة التبريد R22، إذا كنت بحاجة إلى مادة التبريد R407 أو غيرها من مبردات، يرجى التعاقد؛

4. معلمات المواصفات والأبعاد عرضة للتغيير بسبب تحسين المنتج دون إشعار.

مخطط سير العملية

حالة التطبيق

تُستخدم وحدة التحكم في درجة حرارة الزيت لدينا على نطاق واسع في مختلف التطبيقات الصناعية، بما في ذلك قوالب الصب، وبركنة المطاط، والتحكم في درجة حرارة العجلات، وتقنية الضغط الساخن، وإنتاج ألياف الكربون، والتفاعلات الكيميائية. تضمن هذه الوحدة التحكم الدقيق في درجة الحرارة، مما يُحسّن كفاءة الإنتاج وجودة المنتج في هذه العمليات.
