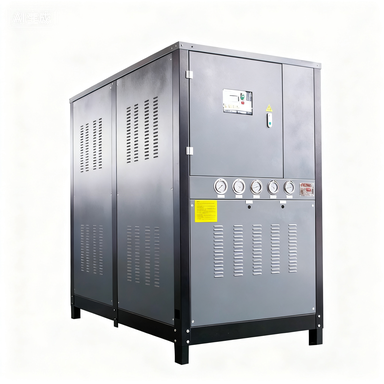

مبرد مبرد بالماء - سلسلة BS (7℃)-08WS

سلسلة BS مبرد معبأ مبرد بالماء



يُضغط غاز التبريد منخفض الحرارة والضغط إلى غاز عالي الحرارة والضغط بواسطة الضاغط، ثم يدخل إلى مكثف الغلاف والأنبوب. يُبدّد ماء التبريد (يتطلب برج تبريد مُطابقًا) الحرارة، محولًا الغاز إلى حالة سائلة. بعد إزالة الضغط بواسطة صمام التمدد، يدخل سائل التبريد إلى المُبخّر، حيث يمتص الحرارة من الماء الموجود في خزان الماء لخفض درجة حرارته. يُعاد تدوير سائل التبريد الذي امتص الحرارة إلى الضاغط، مُشكّلًا حلقة مغلقة.

مبدأ عمل مبرد المياه المبرد المعبأ

دورة التبريد

يُضغط غاز التبريد منخفض الحرارة والضغط إلى غاز عالي الحرارة والضغط بواسطة الضاغط، ثم يدخل إلى مكثف الغلاف والأنبوب. يسحب ماء التبريد (يتطلب برج تبريد مُطابق) الحرارة، محولاً الغاز إلى حالة سائلة. بعد إزالة الضغط بواسطة صمام التمدد، يدخل سائل التبريد إلى المُبخّر، حيث يمتص حرارة الماء في خزان الماء لخفض درجة حرارته. يُعاد تدوير سائل التبريد الذي امتص الحرارة إلى الضاغط، مُشكلاً حلقة مغلقة.



المكونات الأساسية

• الضاغط: يتم استخدام ضواغط من النوع اللولبي أو اللولبي بشكل شائع، والتي توفر الطاقة اللازمة لتشغيل دورة التبريد.
• المكثف/المبخر على شكل قشر وأنبوب: يحقق تبادلًا فعالًا للحرارة ويضمن انتقالًا سريعًا للحرارة.
• خزان مياه من الفولاذ المقاوم للصدأ: مزود بجهاز تجديد المياه التلقائي المدمج، ويقوم بتخزين وتوزيع مياه التبريد.

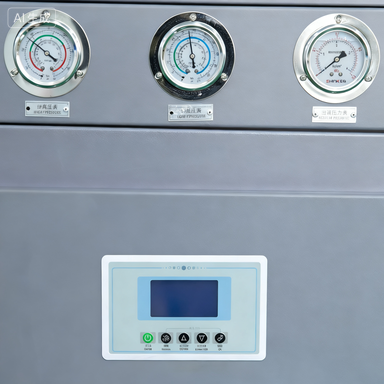

• نظام التحكم الذكي: مزود بجهاز تحكم في درجة الحرارة (بدقة ± 0.5 درجة مئوية)، وحماية من الحمل الزائد، وحماية تسلسل الطور، وما إلى ذلك، لضمان التشغيل الآمن.



شرح المصطلحات الرئيسية (للتوضيح)

• الغلاف والأنبوب: مصطلح صناعي قياسي يصف بنية المبادلات الحرارية (المكثف/المبخر)، حيث يتدفق سائل واحد عبر الأنابيب والآخر حول الأنابيب (في الغلاف)، مما يضمن نقل الحرارة بكفاءة.
• حماية تسلسل الطور: وظيفة أمان تمنع تلف المعدات الناجم عن تسلسل إمداد الطاقة غير الصحيح ثلاثي الطور (شائع في ضواغط ومضخات الدرجة الصناعية).



وظيفة حماية السلامة

التحكم الدقيق في درجة الحرارة: يمكن التحكم في نطاق تقلب درجة الحرارة عادةً ضمن ±0.5 درجة مئوية إلى ±1 درجة مئوية، مما يلبي متطلبات العمليات عالية الدقة.

كفاءة حرارية عالية: يتمتع الماء بموصلية حرارية أعلى من الزيت الموصل للحرارة، مما يتيح نقل الحرارة بشكل أسرع وتقصير وقت تسخين المعدات.

السلامة والمحافظة على البيئة: مقارنةً بآلات درجة حرارة الزيت، لا يحتوي الماء (كوسيط) على نقطة اشتعال ولا رائحة مميزة. في حالة التسرب، يُقلل من تلويث البيئة والمعدات.



س1: ما هو مبدأ عمل مبرد المياه؟

ج1: مبرد الماء الصندوقي المبرد بالماء بدرجة حرارة 7 درجات مئوية يخفض درجة حرارة الماء عبر نظام تبريد. مبدأ عمله هو استخدام مادة التبريد لتبخير وامتصاص الحرارة في المبخر، مما يسحب حرارة الماء المبرد ويخفض درجة حرارة الماء إلى حوالي 7 درجات مئوية. يمتص الضاغط البخار المتكون بعد تبخر مادة التبريد ويضغطه، مما يزيد ضغطه ودرجة حرارته. ثم يدخل إلى المكثف. في المكثف، ينقل بخار مادة التبريد عالي الحرارة والضغط الحرارة إلى ماء التبريد، فيبرد ويتكثف إلى سائل. أخيرًا، يُخنق سائل التبريد ويُخفَّض ضغطه عبر صمام التمدد، ثم يعود إلى المبخر ليتبخر ويمتص الحرارة. تتكرر هذه الدورة لتحقيق التبريد المستمر.

س2: ما هي المكونات الرئيسية لمبرد الماء؟

ج2: المكونات الرئيسية تشمل الضاغط، المكثف، المبخر، صمام التمدد، مضخة المياه، خزان المياه، ونظام التحكم، وما إلى ذلك.

• الضاغط هو جوهر نظام التبريد ويستخدم لضغط ونقل المبرد.
• يتم استخدام المكثف لتبريد وتكثيف بخار المبرد عالي الحرارة والضغط إلى سائل.
• يتم استخدام المبخر لتحقيق التبادل الحراري بين المبرد والماء المبرد.
• يتم استخدام صمام التمدد لضبط وتخفيض ضغط المبرد.
• يتم استخدام مضخة المياه لتحريك دوران الماء المبرد ومياه التبريد.
• يتم استخدام خزان المياه لتخزين المياه المبردة.
• يتم استخدام نظام التحكم لمراقبة والتحكم في حالة تشغيل مبرد الماء.

النموذج والمعايير الفنية

ملحوظة: المواصفات قابلة للتغيير بسبب تحسين المنتج دون إشعار مسبق.

مخطط سير العملية

حالة التطبيق

تُستخدم وحدة التحكم في درجة حرارة الزيت لدينا على نطاق واسع في مختلف التطبيقات الصناعية، بما في ذلك قوالب الصب، وبركنة المطاط، والتحكم في درجة حرارة العجلات، وتقنية الضغط الساخن، وإنتاج ألياف الكربون، والتفاعلات الكيميائية. تضمن هذه الوحدة التحكم الدقيق في درجة الحرارة، مما يُحسّن كفاءة الإنتاج وجودة المنتج في هذه العمليات.
