وحدة التحكم في درجة حرارة الزيت - سلسلة LDDC (400 درجة مئوية) - 18-18

سلسلة LDDC وحدة التحكم في درجة حرارة الزيت



وحدة تحكم درجة حرارة الزيت 400 درجة مئوية من سلسلة LDDC، تعمل مضخة الزيت عالية الحرارة على سحب زيت نقل الحرارة من خزان الزيت. بعد تسخين الزيت إلى درجة الحرارة المطلوبة بواسطة السخان، يُنقل إلى معدات استهلاك الحرارة لتوفير الحرارة. بعد ذلك، يُعاد الزيت إلى النظام لإعادة تسخينه، مُشكلاً حلقة دوران.



تعتمد العملية بأكملها على لوحة تحكم ذكية وأجهزة استشعار درجة الحرارة لمراقبة درجة الحرارة والتحكم فيها في النظام في الوقت الفعلي، وبالتالي تلبية متطلبات درجة الحرارة الدقيقة لمختلف عمليات الإنتاج.

مبدأ عمل وحدة التحكم في درجة حرارة الزيت

يغطي نطاق التحكم في درجة الحرارة 45℃~400℃ (مع اختلافات طفيفة بين العلامات التجارية المختلفة؛ على سبيل المثال، يدعم Maipt 45℃~400℃، ويمكن أن يصل Aode إلى 400℃)، والذي يمكن ضبطه بمرونة وفقًا لمادة الصب:



التسخين السريع:

يعتمد الجهاز على وحدات ضخ عالية الحرارة مستوردة ووحدات تسخين عالية الكفاءة، ويصل معدل تسخينه إلى 5 درجات مئوية/دقيقة. هذا يُمكّن زيت نقل الحرارة من التسخين بسرعة إلى درجة الحرارة المحددة، مما يُقلل وقت التسخين المسبق ويُحسّن كفاءة الإنتاج.

توحيد ممتاز:

من خلال طريقة التدوير، يُمرَّر الزيت عالي الحرارة عبر أنابيب مُرتبة في منطقة التسخين. هذا يُحقِّق تسخينًا مُنتظمًا للجسم المُسخَّن، ويضمن حصول جميع أجزائه على نفس القدر من الطاقة الحرارية.

السلامة والموثوقية:

مُجهَّز بأجهزة حماية سلامة متعددة، مثل الحماية من الضغط المنخفض، والضغط العالي، والحرارة الزائدة، وإيقاف التشغيل في درجات الحرارة العالية جدًا، والحماية من مانع تسرب النيتروجين، والحماية التلقائية لتخفيف الضغط الزائد. تضمن هذه الأجهزة سلامة المُشغِّلين والمعدات.

كفاءة الطاقة:

يستخدم أنابيب فولاذية كربونية متكاملة مطابقة للمعايير الوطنية، مما يقلل من مقاومة الأنابيب وترسب الكربون. في الوقت نفسه، يُقلل تصميم النظام المُحسّن ومواد العزل الحراري من فقدان الحرارة، مما يُوفر الطاقة بأكثر من 30% مقارنةً بأساليب التدفئة التقليدية.



وظيفة حماية السلامة

وحدة التحكم في درجة حرارة الزيت مُجهزة بآليات حماية مدمجة متعددة، تشمل إنذار ارتفاع درجة الحرارة، ونقص الزيت، والضغط غير الطبيعي، والحمل الزائد. تمنع هذه الآليات بفعالية مخاطر مثل الاحتراق الجاف للجهاز وتسرب الأنابيب، مما يضمن سلامة الإنتاج.



سمات

• نطاق التحكم في درجة الحرارة: درجة حرارة الماء الداخل +45 درجة مئوية -350 درجة مئوية
• مقياس درجة حرارة زيت العودة
• وظيفة تحويل طاقة التدفئة
• وظيفة بدء تشغيل العادم التلقائي
• حلقة تخفيف الضغط لتجاوز الزيت الساخن
• خط أنابيب من الفولاذ المقاوم للصدأ لتقليل مقاومة الأنابيب ورواسب الصدأ
• ماركات الأجهزة الكهربائية: SIEMENS.OMRON.FUJ.ABB.Schneider
• فصل صندوق التحكم للمعدات الكهربائية لإطالة عمر الخدمة إذا كانت المعدات الكهربائية
• وحدة التحكم في درجة الحرارة متعددة النقاط (مخصصة)
• قوة حصان مضخة الزيت وقوة التدفئة (مخصصة)
• معدات مقاومة للانفجار (اختياري)
• وظيفة نفخ الهواء وإرجاع الزيت (اختياري)
• تشغيل نظام الضغط السلبي (اختياري)
• وظيفة إيقاف التبريد الفوري (اختياري)
• وظيفة الاتصال RS485، تحقيق الإدارة التلقائية (اختياري)
• طريقة التحكم: التحكم بواسطة الكمبيوتر الدقيق المستورد أو PLC (اختياري)
• حماية أمان مثالية، وعرض الأخطاء، والصيانة بدون متخصصين

ملحوظة: المواصفات قابلة للتغيير بسبب تحسين المنتج دون إشعار مسبق.

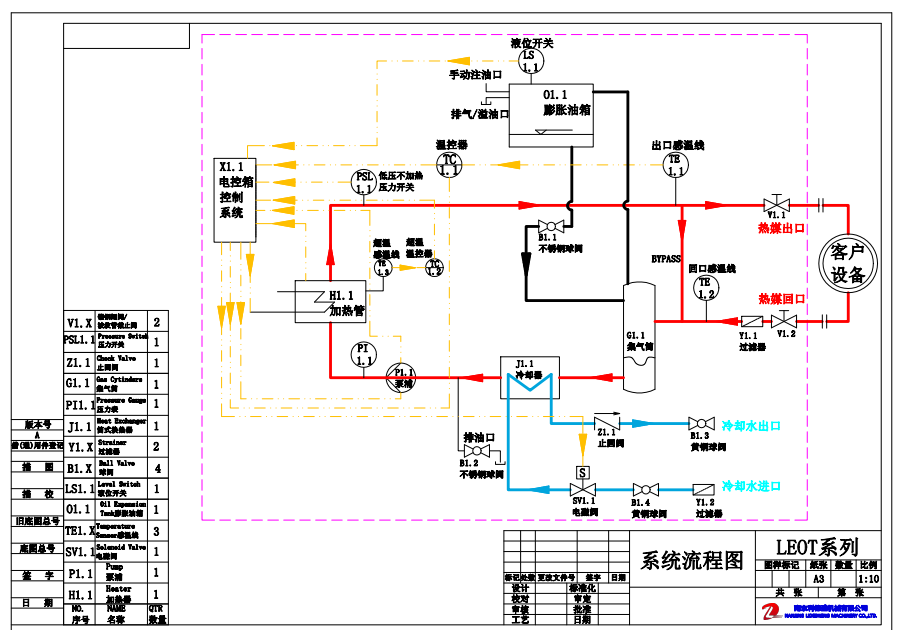

مخطط سير العملية

التعليمات

حالة التطبيق

تُستخدم وحدة التحكم في درجة حرارة الزيت لدينا على نطاق واسع في مختلف التطبيقات الصناعية، بما في ذلك قوالب الصب، وبركنة المطاط، والتحكم في درجة حرارة العجلات، وتقنية الضغط الساخن، وإنتاج ألياف الكربون، والتفاعلات الكيميائية. تضمن هذه الوحدة التحكم الدقيق في درجة الحرارة، مما يُحسّن كفاءة الإنتاج وجودة المنتج في هذه العمليات.
