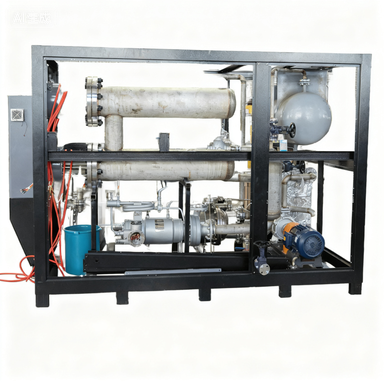

مبرد لولبي مبرد بالماء - سلسلة BSL (-5 درجة مئوية) - 180WSEM

سلسلة BS مبرد لولبي مبرد بالماء



وفقًا للمنطق الأساسي لدورة التبريد، يتم نقل الحرارة من خلال تغير طور المُبرِّد. وتتم العملية المحددة كما يلي:

يقوم ضاغط اللولب بضغط غاز التبريد منخفض الحرارة والضغط إلى غاز عالي الحرارة والضغط.

يدخل الغاز عالي الحرارة وعالي الضغط إلى المكثف المبرد بالماء، حيث يتم تبريده بواسطة مياه التبريد المتداولة وتكثيفه إلى سائل تبريد عالي الضغط.

يتم تفريغ الضغط من سائل التبريد عالي الضغط بواسطة جهاز الخنق وتحويله إلى خليط من الغاز السائل منخفض الحرارة والضغط.

يدخل خليط الغاز والسائل إلى المُبخّر، ويمتص الحرارة من الماء المُبرّد، ثم يتبخر تمامًا إلى غاز. في الوقت نفسه، تنخفض درجة حرارة الماء المُبرّد إلى -5 درجات مئوية، ثم يُنقل الماء المُبرّد إلى الجهاز أو العملية التي تحتاج إلى تبريد.

يعود غاز التبريد المتبخر إلى الضاغط لبدء الدورة التالية.

مبدأ عمل المبردات المعبأة المبردة بالهواء

يتم تحقيق وظيفة التبريد الخاصة بالمعدات بشكل مشترك من خلال أربعة مكونات أساسية، ولكل منها دور واضح.

ضاغط لولبي:بصفته مكون الطاقة الأساسي، يضغط المبرد عبر شبكة لولبية، مما يزيد من درجة حرارته وضغطه. وهو مفتاح كفاءة تبريد المعدات.

المكثف المبرد بالماء:يقوم بإزالة حرارة المبرد عالي الحرارة والضغط باستخدام مياه التبريد المتداولة، مما يؤدي إلى تكثيف المبرد إلى حالة سائلة.

المبخر:يقوم المبرد السائل بامتصاص الحرارة من الماء المبرد ويتبخر هنا، مما يؤدي إلى خفض درجة حرارة الماء المبرد إلى 7 درجات مئوية واستكمال عملية التبريد.

جهاز الخنق:يقوم بتقليل ضغط سائل التبريد عالي الضغط بعد التكثيف، مما يجعله جاهزًا للتبخر في المبخر.



درجة حرارة مخرج المياه 7 درجات مئوية مناسبة لسيناريوهات درجات الحرارة المتوسطة إلى المنخفضة التي تتطلب التحكم الدقيق في درجة حرارة التبريد، ويتم تطبيقها بشكل أساسي في الصناعات التالية:

صناعة البلاستيك: يقوم بتبريد معدات قولبة الحقن والقولبة بالبثق لضمان جودة قولبة المنتج وكفاءة الإنتاج.

صناعة تجهيز الأغذية: تستخدم في تبريد الأغذية والتجميد السريع وغيرها من الاستخدامات للحفاظ على نضارة الأغذية وسلامتها.

صناعة الإلكترونيات: يخفض درجة حرارة الخوادم ومعدات تصنيع أشباه الموصلات وما إلى ذلك، لمنع ارتفاع درجة حرارة المعدات مما يؤثر على التشغيل.

الصناعة الكيميائية: يقوم بتبريد معدات العملية مثل غلايات التفاعل الكيميائي وأبراج التقطير للتحكم في درجة حرارة التفاعل.

الصناعة الطبية: توفر بيئة مستقرة ومنخفضة الحرارة للمعدات الطبية (على سبيل المثال، التصوير بالرنين المغناطيسي) والتبريد الصيدلاني.



وظيفة حماية السلامة

قدرة تبريد عالية

الخصائص الهيكلية لضاغط الهواء اللولبي تجعله مناسبًا لتلبية متطلبات سعة التبريد العالية. تتميز الوحدة الواحدة بنطاق واسع من سعة التبريد (عادةً من عشرات إلى مئات الكيلوواط).

كفاءة عالية في استخدام الطاقة

كفاءة تشغيل ضاغط الهواء اللولبي أعلى من كفاءة ضاغط الهواء الترددي (المكبسي). وبفضل الكفاءة العالية لتبديد الحرارة المبرد بالماء، يكون استهلاك الطاقة الإجمالي منخفضًا نسبيًا.

درجة حرارة مستقرة

يمكنه التحكم بدقة في درجة حرارة الماء المبرد عند حوالي 7 درجات مئوية مع نطاق تقلب صغير، مما يلبي متطلبات العملية لدقة درجة الحرارة.

تشغيل مستقر

يحتوي ضاغط اللولب على مكونات أقل، وتآكل ضئيل، ومعدل فشل منخفض، مما يجعله مناسبًا للتشغيل المستمر على المدى الطويل.



س1: ما هي الوظيفة الأساسية لمبرد الماء اللولبي المبرد؟

ج1: يضغط المُبرِّد باستخدام ضاغط لولبي، ويتعاون مع المُكثِّف والمُبخِّر المُبرَّدَين بالماء لتبادل الحرارة. ينقل هذا الحرارة من عمليات الإنتاج الصناعي أو أنظمة التكييف المركزية إلى دائرة مياه التبريد، مما يُحقِّق تبريدًا وخفضًا في درجة حرارة المعدات/المساحات المُستهدفة، ويحافظ على درجات حرارة ثابتة للعمليات (عادةً ما تكون درجة حرارة ماء المخرج بين 5 و15 درجة مئوية). يُستخدم على نطاق واسع في صناعات مثل البلاستيك، والإلكترونيات، والهندسة الكيميائية، والأدوية.

س2: ما هو الفرق الأساسي بينه وبين مبرد المسمار المبرد بالهواء؟

ج2: يكمن الاختلاف الأساسي في طريقة التكثيف:

• تعتمد الموديلات المبردة بالماء على برج تبريد ودائرة تبريد مائية لتبديد الحرارة. تتميز بكفاءة عالية في تبديد الحرارة واستهلاك أقل للطاقة، مما يجعلها مناسبة للوحدات عالية الطاقة (عادةً ما تزيد عن 100 طن تبريد) والبيئات عالية الحرارة.
• تتبادل النماذج المبردة بالهواء الحرارة مباشرةً مع الهواء عبر مراوح، مما يُغني عن نظام تبريد مائي. وهي أسهل في التركيب، لكنها تستهلك طاقة أعلى قليلاً، مما يجعلها مناسبة لتطبيقات الطاقة الصغيرة والمتوسطة أو المناطق التي تعاني من ندرة المياه.

س3: ماذا يشير إليه "نوع المسمار"، وما هي مزاياه؟

ج3: يشير مصطلح "النوع اللولبي" إلى الشكل الهيكلي للضاغط (الذي يضغط مادة التبريد من خلال تشابك الدوارات الذكرية والأنثوية). بالمقارنة مع الضواغط الترددية (المكبسية)، يتميز هذا النوع بالمزايا التالية: استقرار التشغيل، وانخفاض الضوضاء، وارتفاع معامل الأداء (COP)، وانخفاض معدل الأعطال، وإمكانية تعديل سعة التبريد بشكل واسع (10%-100% تعديل مستمر). وهو مناسب للظروف الصناعية التي تتطلب تشغيلًا مستمرًا طويل الأمد.

النموذج والمعايير الفنية

ملاحظات:

1. ظروف تبريد الجدول: درجة حرارة مدخل الماء المبرد 12 درجة مئوية، درجة حرارة المخرج 7 درجة مئوية، درجة حرارة الهواء 35 درجة مئوية؛

2. مصدر الطاقة: 3P-380V-50Hz، مما يسمح بتقلب الجهد ±10%، ويسمح باختلاف الجهد ±2%؛

3. تشير البيانات أعلاه إلى مادة التبريد R22، إذا كنت بحاجة إلى مادة التبريد R407 أو غيرها من مبردات، يرجى التعاقد؛

4. معلمات المواصفات والأبعاد عرضة للتغيير بسبب تحسين المنتج دون إشعار.

مخطط سير العملية

حالة التطبيق

يُستخدم مبردنا اللولبي المبرد بالماء على نطاق واسع في مختلف التطبيقات الصناعية، بما في ذلك قوالب الصب، وبركنة المطاط، والتحكم في درجة حرارة العجلات، وتقنية الضغط الساخن، وإنتاج ألياف الكربون، والتفاعلات الكيميائية. يضمن هذا المبرد دقة التحكم في درجة الحرارة، مما يُحسّن كفاءة الإنتاج وجودة المنتج في هذه العمليات.
